El enredo de chip es un problema común y problemático en la operación de un torno vertical de riel duro. Como un proveedor confiable deTorno vertical de riel duro, Entendemos los impactos negativos que puede tener en la eficiencia del mecanizado, la vida útil de las herramientas y la calidad general de la pieza de trabajo. En este blog, profundizaremos en las causas del enredo de ChIP y proporcionaremos estrategias efectivas para prevenirlo.
Comprender las causas del enredo de chips
Antes de que podamos evitar efectivamente el enredo de los chips, es esencial comprender las causas raíz. Varios factores contribuyen a este problema, incluido el material mecanizado, los parámetros de corte, la geometría de la herramienta y el sistema de evacuación de chips.
Propiedades del material
Diferentes materiales tienen diferentes características de formación de chips. Por ejemplo, los materiales dúctiles como el aluminio y el acero suave tienden a producir chips largos y continuos. Es más probable que estos chips se enreden alrededor de la herramienta de corte, la pieza de trabajo u otros componentes del torno. En contraste, los materiales quebradizos como el hierro fundido producen chips cortos y discontinuos que son menos propensos al enredo.
Parámetros de corte
Los parámetros de corte, incluida la velocidad de corte, la velocidad de alimentación y la profundidad de corte, juegan un papel crucial en la formación de chips. Si la velocidad de corte es demasiado baja o la velocidad de alimentación es demasiado alta, los chips pueden no romperse correctamente y se formarán formas largas y fibrosas. Del mismo modo, una profundidad excesiva de corte también puede conducir a chips grandes e inmanejables que son difíciles de evacuar.
Geometría de herramientas
La geometría de la herramienta de corte afecta significativamente la formación de chips. Las herramientas con ángulos de rastrillo incorrectos, ángulos de espacio libre o interruptores de chips pueden no romper las chips de manera efectiva. Por ejemplo, una herramienta con un pequeño ángulo de rastrillo puede producir chips que son difíciles de rizar y romper, aumentando el riesgo de enredo.
Sistema de evacuación de chips
Un sistema de evacuación de chips mal diseñado o que no funcionan mal es un importante contribuyente al enredo de chips. Si los chips no pueden retirarse del área de corte de manera rápida y eficiente, se acumularán y se enredarán. Esto puede deberse a factores como transportadores de chips obstruidos, flujo de refrigerante inadecuado o posicionamiento inadecuado de las boquillas de refrigerante.
Estrategias para prevenir el enredo de los chips
Según la comprensión de las causas, podemos implementar varias estrategias para evitar enredos con chips en un torno vertical de riel duro.
Seleccione las herramientas de corte correctas
- Geometría de herramienta adecuada: Elija herramientas de corte con ángulos de rastrillo apropiados, ángulos de espacio libre y interruptores de chips. Para los materiales dúctiles, las herramientas con ángulos de rastrillo positivos y los interruptores de chips efectivos pueden ayudar a rizarse y dividir las chips en tamaños manejables.
- Recubrimiento de herramientas: Considere usar herramientas de corte recubiertas. Los recubrimientos como el nitruro de titanio (estaño), el carbonitruro de titanio (TICN) y el nitruro de titanio de aluminio (Altin) pueden reducir la fricción entre la herramienta y el chip, mejorando el flujo de chips y reduciendo la probabilidad de enredo.
Optimizar los parámetros de corte
- Velocidad de corte: Ajuste la velocidad de corte de acuerdo con el material que se mecaniza. En general, aumentar la velocidad de corte puede ayudar a romper las chips de manera más efectiva. Sin embargo, es importante mantenerse dentro del rango de velocidad recomendado para la herramienta y el material para evitar el desgaste excesivo de la herramienta.
- Tasa de alimentación: Seleccione una velocidad de alimentación apropiada. Puede ser necesaria una velocidad de alimentación más baja para los materiales que tienden a producir chips largos. Experimente con diferentes tasas de alimentación para encontrar el valor óptimo que produce chips cortos y manejables.
- Profundidad de corte: Controle la profundidad de corte para garantizar que las chips no sean demasiado grandes. Una menor profundidad de corte puede reducir las fuerzas de la herramienta y facilitar la ruptura de las papas fritas.
Mejorar la evacuación de chips
- Mantenimiento del transportador de chips: Limpie regularmente y mantenga el transportador de chips para evitar la obstrucción. Verifique cualquier signo de desgaste o daño y reemplace las piezas desgastadas de inmediato.
- Sistema de refrigerante: Asegúrese de que el sistema de refrigerante funcione correctamente. El refrigerante ayuda a lubricar el proceso de corte, reducir el fuego y eliminar las astillas del área de corte. Coloque las boquillas de refrigerante correctamente para dirigir el flujo de refrigerante hacia el borde de corte y la zona de formación de chips.
- Diseño de flauta de chips: Algunas herramientas de corte tienen diseños especiales de flauta de chips que mejoran la evacuación de chips. Considere usar herramientas con flautas de chip optimizadas para mejorar el flujo de chips fuera del área de corte.
Use dispositivos de ruptura de chips
- Interruptores de chips externos: En algunos casos, los interruptores de chips externos se pueden usar para ayudar a romper las fichas. Estos dispositivos se pueden unir al torno y están diseñados para romper físicamente las chips a medida que se forman.
- Ruptura de chips programable: Los tornos verticales modernos del riel duro a menudo tienen características programables que permiten la ruptura controlada de chips. Al programar el torno para cambiar los parámetros de corte a intervalos regulares, los chips se pueden dividir en piezas más pequeñas.
Estudios de casos y ejemplos reales - mundiales
Echemos un vistazo a algunos ejemplos reales y mundiales de cómo estas estrategias se han aplicado con éxito para evitar el enredo de los chips.
Estudio de caso 1: Mecanizado de componentes de aluminio
Un cliente estaba usando nuestroTorno vertical de riel duroa los componentes de aluminio de la máquina. Estaban experimentando problemas graves de enredos de chips, que afectaban el acabado superficial de las piezas y reducían la vida útil de la herramienta. Después de analizar la situación, recomendamos cambiar la herramienta de corte a una con un ángulo de rastrillo positivo y un interruptor de chips más efectivo. También optimizamos los parámetros de corte al aumentar la velocidad de corte y reduciendo la velocidad de alimentación. Además, ajustamos las boquillas de refrigerante para mejorar la evacuación de chips. Como resultado, el problema del enredo del chip se redujo significativamente, y la eficiencia del mecanizado y la calidad de la parte se mejoraron.
Estudio de caso 2: Mecanizado de piezas de trabajo de acero

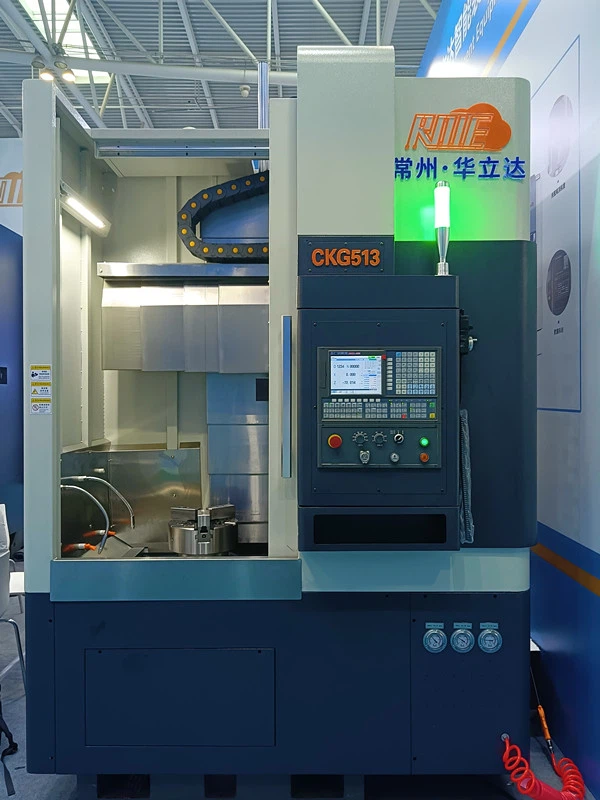

Otro cliente estaba mecanizando piezas de trabajo de acero en unTorno vertical pesado. Los chips largos y continuos se enredaban alrededor de la herramienta y la pieza de trabajo, causando paros frecuentes de la máquina. Sugerimos usar una herramienta de corte recubierta con un diseño especial de flauta de chip para mejorar la evacuación de chips. También implementamos una estrategia de ruptura de chip programable, donde el torno cambió los parámetros de corte cada pocos pases. Estas medidas rompieron efectivamente las chips en piezas más pequeñas y eliminaron el problema de enredo de la chip.
Conclusión
El enredo de ChIP es un problema desafiante en la operación de un torno vertical del riel duro, pero puede prevenirse de manera efectiva al comprender las causas e implementar las estrategias correctas. Al seleccionar las herramientas de corte apropiadas, optimizar los parámetros de corte, mejorar el sistema de evacuación de chips y usar dispositivos de ruptura de chips, podemos garantizar operaciones de mecanizado suaves y eficientes.
Como proveedor líder deTorno vertical de riel duro,Torno vertical pesado, yGran torno vertical de corte, estamos comprometidos a proporcionar a nuestros clientes productos de alta calidad y soporte técnico integral. Si se enfrenta a problemas de enredo de ChIP o tiene alguna otra inquietud con respecto a nuestros tornos, le recomendamos que se comunique con nosotros para una consulta detallada. Nuestro equipo de expertos estará encantado de ayudarlo a encontrar las mejores soluciones para sus necesidades de mecanizado.
Referencias
- "Principios de corte de metal" de Peter Oxley
- "Fundamentos de mecanizado" de la Sociedad de Ingenieros de Manufactura
- Manuales técnicos de tornos verticales de riel duro de los principales fabricantes
